5580PF CHECKING OPERATION OF CONNECT PARKING TV CAMERA MODULE

Engines: 2.0 16V
Engines: 2.0 16V

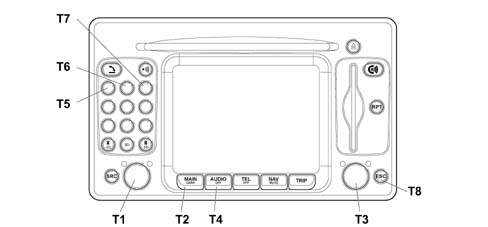

Manual illustration 244000492

Connect internal diagnostics

Foreword.Even if the Connect radio function is faulty, treat the radio as if it is working (tuned to a radio station with audible sound).Proceed as follows to gain access to internal diagnostics:
  • accendere il Connect, premendo il tasto/manopola sinistro (T1).
  • sullo schermo in ambiente AUDIO non deve comparire la scritta AUDIO OFF.
  • premere il tasto MAIN (T2)
  • premere il tasto/manopola destro (T3) per visualizzare il menù principale
  • premere il tasto AUDIO (T4) per alcuni secondi finché appare la scritta "AUDIO OFF"
  • inserire la password di assistenza premendo in sequenza i tasti numerati 1-2-3 (T5, T6, T7)
  • premere il tasto/manopola destro (T3) per conferma
This will provide acess to the Service menu:
  • utilizzare il tasto/manopola (T3) per spostarsi con il cursore sino ad attivare l´ambiente "Assistenza"
  • confermare premendo il tasto/manopola destro (T3)
Turn knob (T3) to select the EOL Diagnostics menu and press the key to confirm the choiceThe EOL Diagnostics menu consists of:
  • N° Disegno
  • Luci
  • Retromarcia: fornisce informazioni sullo stato dell´interruttore retromarcia posto sul cambio (nella funzione diagnosi Connect non avviene la commutazione con la telecamera)
  • Odometro
  • Casse
  • Antenna GPS
  • Antenna AM/FM
  • Errore interno: fornisce informazioni sullo stato degli errori interni al sistema. Viene indicato in un´area vicina che cambia colore: dove il colore verde indica errore assente, mentre il colore rosso indica errore presente.
  • Tasto CLEAR ERROR MEMORY Questa funzione è attiva con chiave su marcia, premendo la manopola (T3) attiverà la procedura di cancellazione della memoria errori. La cancellazione della memoria avviene dopo la fase di chiave su stop/chiave su marcia. Gli errori ancora presenti saranno effettivamente presenti in quell´istante.
Turn knob (T3) to select Diagnostics mode and press the knob to confirm the choice. Further submenus can be selected within this menu to continue self-diagnosis:
  • GSM
  • Radio
  • GPS
  • Input
  • Navigazione
  • Status and Dati
This submenu is present but is not used for this test.
